Hersteller:	G. Rosenmüller
Typ	16c
Baujahr:	8.2.1972
Höhe [mm]:	145
Breite [mm]:	60
Durchmesser Schutzring[mm]:	80
Messbereich:	25 m/s bei 100s
Gewicht [kg]:
Besonderheiten

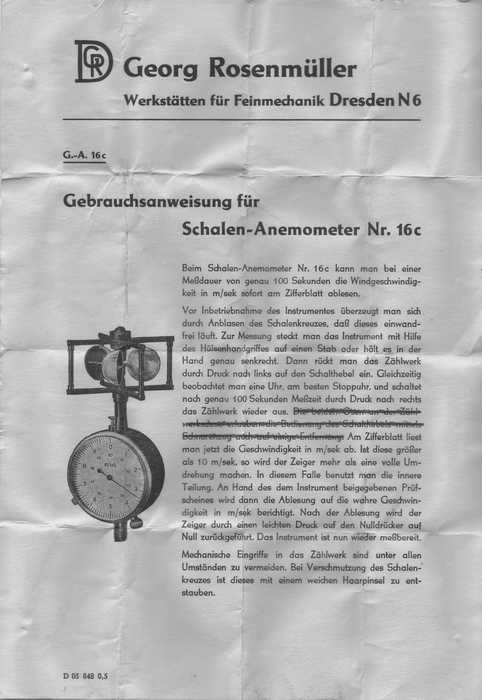

Schalen-Anemometer Nr. 16c

Beim Schalen- Anemometer Nr. 16c kann man bei einer Meßdauer von genau 100 Sekunden die Windgeschwindig­keit in m/sek sofort am Zifferblatt ablesen.

Vor Inbetriebnahme des Instrumentes überzeugt man sich durch Anblasen des Schalenkreuzes, daß dieses einwand­frei läuft. Zur Messung steckt man das Instrument mit Hilfe des Hülsenhandgriffes auf einen Stab oder hält es in der Hand genau senkrecht. Dann rückt man das Zählwerk durch Druck nach links auf den Schalthebel ein. Gleichzeitig beobachtet man eine Uhr, am besten Stoppuhr, und schaltet nach genau 100 Sekunden Meßzeit durch Druck nach rechts das Zählwerk wieder aus.

Am Zifferblatt liest man jetzt die Geschwindigkeit in m/sek ab. Ist diese größer als 10 m/sek, so wird der Zeiger mehr als eine volle Um­drehung machen. In diesem Falle benutzt man die innere Teilung. An Hand des dem Instrument beigegebenen Prüf­scheines wird dann die Ablesung auf die wahre Geschwindigkeit in m/sek berichtigt. Nach der Ablesung wird der Zeiger durch einen leichten Druck auf den Nulldrücker auf Null zurückgeführt. Das Instrument ist nun wieder meßbereit.

Mechanische Eingriffe in das Zählwerk sind unter allen Umständen zu vermeiden. Bei Verschmutzung des Schalen ­ kreuzes ist dieses mit einem weichen Haarpinsel zu ent­stauben.
